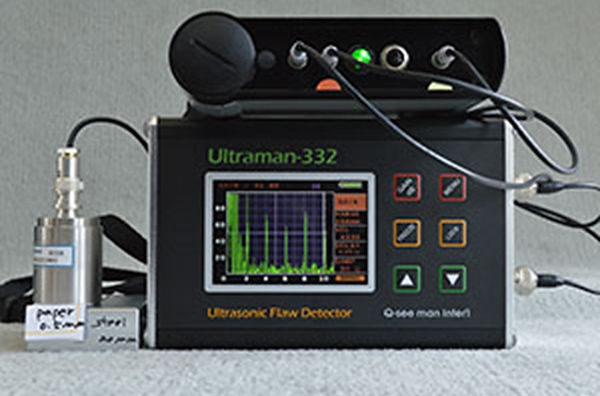

이마트 시스템의 결함 검출기 8 채널 이마트 장비는 아래에 설명된 두 가지 주요 구성 요소로 구성됩니다.
1. 기본 단위,포함:*신디사이저 보드•버스트 발전기 보드(주파수 범위:0.4-4 백만헤르쯔);버스트 길이(번호 사이클)주파수 통해 조정•네 수신기 보드 여덟 지연 수신기 채널(지연 시간 모든 채널 수 수정 별도로),포함하여 프리 앰프 필터•출력 증폭기 비디오 단위(액정 컬러 모니터)•호환 컴퓨터 시스템 매개 변수 제어*전원 공급 장치
2. *압전 트랜스듀서용 송신기 및 수신기 보드용 8 개의 송신기 전원 단계•트랜스듀서 및 트랜스듀서 케이블•전원 공급 장치
일반 시스템 데이터
*주파수 범위....................................................0.4 4.0 백만헤르쯔,
조정 10 키로헤르쯔 증가
*버스트 지속 시간..........................................................1 개 주기 증가에서 조정가능한 1-15 주기
*맥박 반복 비율.................................... 2500 초~20 초,1 초 단위로 조정 가능
*지연 시간................................................................ 0~25 초,25 초 단위로 조정 가능
*총 증폭.......................................................... 50 데시바이트,40 데시바이트 조정 1 데시바이트 증가
제어 가능한 시스템 기능:
*트리거 모드 선택................................................................내부,외부,소프트웨어 트리거
*변환기 선택...................................................................4 세그먼트 2 개 또는 8 세그먼트 1 개
*맥박 반복 비율과 초음파 빈도*주기/파열의 수
*각 전송기와 수신기 수로를 위한 지연 시간
*필터 선택.......................................................... 0.4-1.3 백만헤르쯔,0.8-2.3 백만헤르쯔 및 2.0-4.0 백만헤르쯔
*주파수 설정....................................................................................................... 0.4 4 백만헤르쯔
*버스트 지속 시간...................................................................1 개 주기 단계에서 조정가능한 1-15 주기
*수신기 감쇠기.............................................................. 30 데시바이트,조정 10 데시바이트 증가
*수신기 증폭기................................................................... 40 데시벨,조정 1 데시벨
증가
송신기 데이터
*송신기 출력 임피던스..............................................................................................8 9Ω
*송신기 전류...................................................................................30 응용 프로그램(임피던스 22Ω)
*송신기 출력 전압(개방 회로).............................................................................. 2018 년 12 월 15 일에 확인함.
*버스트 신호를 위해 보호되는 송신기 출력 단락
수신기 데이터
*사전 증폭..................................................................................................................... 30 데시벨
*증폭................................................................... 50 데시바이트;40 데시바이트 조정 1 데시바이트 증가
*출력에서 합산 신호의 노이즈 레벨....................100 메가 볼트(밴드 패스 필터 0.4-1.3 백만헤르쯔)
*3 선택 밴드 패스 필터........................ 0.4-1.3 백만헤르쯔,0.8-2.3 백만헤르쯔 및 2.0-4.0 백만헤르쯔
*대역폭(-3 차원)......................................................................................................... 0.4 4 백만헤르쯔
*입력,출력 임피던스............................................................................................................50Ω
*프리 앰프 입력 감도.................................................................................................... 50µV
*주요 증폭기 입력 감도........................................................................................ 1.5 2 메가 볼트
•최대 무선주파수 신호 진폭 출력.................................................................................... 10 대
신호 모드 및 지연 시간
*송신기 모드................................................................................................................... 디지털
*수신기 모드......................................................................................................................아날로그
*최대 지연 시간.....................................................................50 초 고정,25 초 조절 가능
*최소 지연 시간.............................................................................................................50 초,50 초,50 초
트리거 데이터
*트리거:입력 임피던스.............................................................................................. 1kΩ
*트리거 아웃:출력 임피던스.......................................................................................50Ω
